产品简介
筑卡®碳布胶系A、B双组份环氧类胶粘剂，具有粘度低、强度高，浸润性、渗透性好，抗老化耐介质（酸、碱、水）性能好，室温固化、不含挥发性溶剂、无毒以及施工流淌少等特点。用于加固构件表面碳纤维、玻璃纤维及其他纤维类片材的浸润及粘贴。
产品特点
▪具有较低粘度，浸润性好，渗透性强，能很好的渗透混凝土表面空隙。
▪与碳纤维有很好的适配性。
▪固化后的胶层物理机械性能优良，强韧而有一定的弹性。
•各项综合性能优异，抗老化耐酸碱、耐水性好，不含挥发性物质，安全无毒。
适用范围
在混凝土、砖石和木构件粘贴碳纤维，在加固上主要作用抵抗拉力，一般适用于抗弯构件与梁的收拉力部位、梁与柱的抗剪部位、柱或桥的围束。
配胶比例
A、B组份的配胶比例=3:1
操作流程
•混凝土表面处理
混凝土面应凿除粉饰层、油垢、污物，然后用角磨机磨去1-2mm厚表层，混凝土构件转角处应进行倒角处理，打磨完毕后用压缩空气吹尽浮尘，后棉布蘸丙酮拭净表面，保持干燥备用。若被补强的混凝土存在裂缝，应先用筑卡灌浆树脂进行灌缝修补后再进行补强；
•找平施工
混凝土表面气孔缺陷应使用封缝胶找平，存在凹陷部位时，将配置好的封缝胶用刮刀嵌刮进行修补填平，模板接头等出现高度差的部位应尽量用封缝胶填补，尽量减少高差。转角的处理，应用封缝胶将其修补为光滑的圆弧，半径不小于20mm。封缝胶固化后（固化时间视现场温度而定，以手指触感干燥为宜，一般不少于2小时），方可进行下一道工序。
•底胶施工
施工时，底胶A、B两组分按规定的配胶比例称量，倒入洁净容器中并搅拌均匀，搅拌时好按同一方向进行搅拌，尽量避免混入空气形成气泡。用毛刷或滚筒在 混凝土表面涂刷均匀，胶表干以后，可视具体情况进行多次涂刷，但涂层厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场温度而定，以手指触感干燥为宜，一般不少于2小时），再进行下一道工序。每次配制的胶液应在胶的适用期内一次用完。

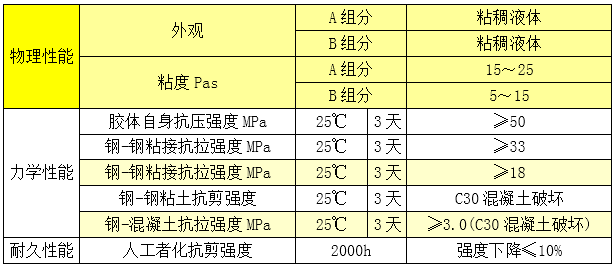

技术参数
注意事项
•施工时需佩戴手套、口罩、护目镜、安全帽等防护用品。
•若不慎弄到皮肤或衣物上，可用工业酒精和大量清水冲洗。
•若不慎食用或溅入眼睛，请立即就医。
包装、储存、运输
▪20KG/组 (15KG+5KG)或24KG/组(18KG+6KG)
•本品属无毒、非危险品，可按一般化学建材运输。
•运输途中不得暴晒、淋雨、倒置和损坏包装。
•本品应避光存储在阴凉（5℃-25℃），干燥的库房内，储存期12个月，超过贮存期，在性能测试合格后，仍可使用。
